SB-Bemaßung

1. SBE	Bemaßen durch Objektwahl mit Dialogaufruf.
2. SBP	Bemaßen durch Punktwahl mit Dialogaufruf.
3. SBW	Bemaßen durch Punktwahl ohne Dialogaufruf.
4. SBWEITER	Bemaßen durch Erweiterung einer Bemaßung.
5. SBLEZ	Wiederholen der Punkte der letzten Maßkette.

Bemaßungsbefehle !

Mit diesen Befehlen können Sie schnell und einfach eine Reihe von Kettenbemaßungen oder Einzelbemaßungen erstellen. Die Maßpunkte werden entweder durch Objektwahl generiert oder durch Picken einzelner Punkte ausgewählt. Bei Objektwahl können Linien und Kreise nach ihrer voreingestellten Größe selektiert werden. Sie können, während die Maßkette sichtbar am Bildschirm verschoben wird, Punkte hinzufügen oder entfernen. Es kann der Maßstab, der Layer oder der Skalierfaktor (DIMLFAC) geändert werden. Sie können bestimmen, ob SB-BEM verkürzte Hilfslinien zeichnet oder gleiche Abstände in der Form (5x50=250) zusammenfasst. Maße oder Maßketten, deren Punkte in einem Ansichtsfenster im Layout gepickt wurden, können automatisch in den Papierbereich verschoben werden. Die Ausrichtung wird entweder durch die Position des Cursor, durch die graphische Eingabe zweier Punkte, oder durch die Auswahl einer Linie bestimmt. Mit einem Befehlsaufruf können beliebig viele Maßobjekte gezeichnet oder auch wieder gelöscht werden.

Besonders leistungsstark ist der SB-WEITER Befehl. Zuerst zeichnet man ein Referenzmaß, welches beliebig nach allen Seiten erweiterbar ist. Es können Maße innerhalb der bereits gezeichneten Maßkette eingefügt, entfernt oder wieder zusammen gefasst werden. Sie können die Position verschieben oder verkürzte Hilfslinien zeichnen. Weitere Manipulationen sich zur Zeit jedoch noch nicht möglich.

Im Dialogfeld unten sehen Sie die einzelnen Optionen, welche während eines Befehls geändert werden können. Bei SB-WEITER ist dieses noch nicht möglich.

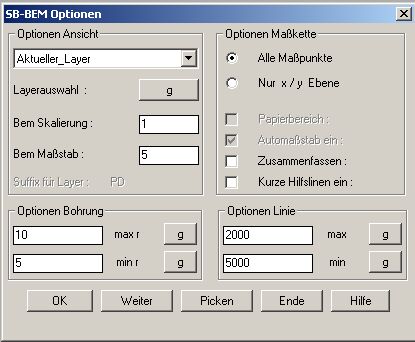

Dialogfeld SBE
