1. SBVEREINIG |
Vereinigt mehrere Bemaßungsobjekte zu einem. |
2. SBTEILEN |
Teilt ein Bemaßungsobjekt in beliebig viele. |
3. SBDIMTEXT |
Bearbeiten des Bemaßungstextes. |
4. SBER |
Bemaßung wählen und Löschen. |
5. SBUPDATE |
Bemaßung ohne Maßstab aktualisieren. |
6. SBK , SBKU |
Hilfslinien der Bemaßung verkürzen. |
Bemaßung Bearbeiten!
|
Mit “Sbvereinig” ist es möglich, Bemaßungen mit gleicher Ausrichtung zu vereinigen. Nach Befehlsaufruf werden Sie aufgefordert, eine Referenzbemaßung zu wählen. Anschließend können Sie mit den üblichen Objektwahlfunktionen z.B. Fenster, Kreuzen oder Zaun eine weiter Auswahl treffen. Bestätigen Sie mit Return. Alle Objekte, die der Referenzbemaßung entsprechen, werden nun vereinigt. |
|
|
|
|
|
“Sbteilen” teilt eine lineare oder ausgerichtete Bemaßung, alle übrigen Bemaßungsobjekte in Auto-CAD können nicht bearbeitet werden. Nachdem Sie ein gültiges Bemaßungsobjekt gewählt haben, können Sie weitere Punkte hinzufügen. Picken Sie jedoch außerhalb der linken oder rechten Hilfslinien, bekommen Sie den Hinweis “Punkt außer Bereich oder auf Basispunkt” und die Maßkette wird nicht verändert. Die neuen Maße haben die gleichen Eigenschaften wie das Ursprungsmaß. |
|
|
|
|
|
Mit SBDIMTEXT können Sie zu einem Bemaßungstext dialoggesteuert Komponenten wie Durchmessersymbol, +/- Symbol, % und Gradsymbol hinzufügen oder entfernen. |
|
|
|
|
|
Weiterhin kann Bemaßung gelöscht werden. Bei der Objektwahl werden alle Nicht-Bemaßungen automatisch ausgefiltert, so dass beliebig mit Kreuzen oder Zaun über einen beliebig großen Teil der Zeichnung gewählt werden kann. SBUPDATE beinhaltet zwei Funktionen. Zum Ersten können Sie eine Bemaßung updaten und dabei den Maßstab ausschließen bzw. den Maßstab eines Ansichtsfensters auf die Bemaßung übertragen. Zum Zweiten können Sie aus einer Assoziativen Bemaßung eine Nicht-Assoziative generieren und umgekehrt. |
|
|
|
|
|

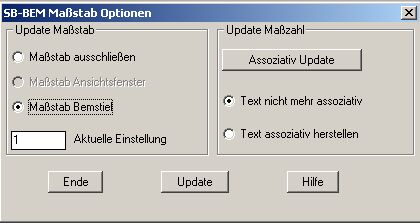

Dialogfeld SBUPDATE |
|
|
|
|
|
|
|
|
|
|
|
Mit dem Befehl SBK und SBKU ist es möglich, verkürzte Hilfslinien zu zeichnen, wie sie im Stahlbau und im Architekturbereich üblich sind. Der Unterschied zwischen beiden Befehlen liegt darin, dass beim ersten Befehl das dazugehörige Dialogfeld immer aufgerufen wird, beim zweiten nur dann, wenn noch keine benötigten Informationen in der Zeichnung gespeichert sind. |
|
|
|
|
|

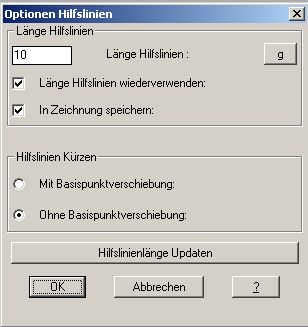

Dialogfeld SBK |
|
|
|
|
|
|
|
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
|||
|
|
